Opis

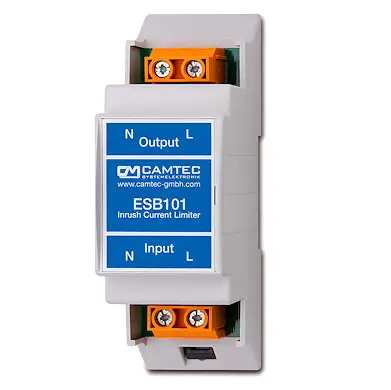

Ogranicznik prądu rozruchowego ESB firmy Camtec
Podczas włączania maszyn elektrycznych, transformatorów lub innych dużych odbiorników energii mogą wystąpić wysokie prądy rozruchowe. Dzięki ogranicznikowi prądu ESB, prąd rozruchowy powodowany przez maszyny lub lampy jest chwilowo ograniczony, a tym samym chroni urządzenia.
OGÓLNE WŁAŚCIWOŚCI
- Połączenie: zaciski sprężynowe z ochroną kabla 0,5… 6mm² 21… 10AWG zgodnie z IEC / EN60664-1, IEC / EN61984
- Wbudowany monitoring temperatury
- Montaż na ścianie (obudowa uniwersalna)
- Waga: 121 g
WYMIARY W MM
- Wysokość: 110 mm
- Długość: 36,5 mm
- Głębokość: 62 mm
INFORMACJE
- ESB101.LED.230V AC – Ograniczenie prądu szczytowego 48 A dla ton = 300 ms
- Wartość graniczna RMS 33,9 A dla ton = 300 ms
- Ograniczenie interwału cykli 900 ms (3x / minutę)
- ToF wykrywania niskiego napięcia = 550 ms
- Napięcie wejściowe 184-265V AC 16 ⅓ 1PH
- Napięcie nominalne 220-240V AC
- Wejście / wyjście prądu ciągłego AC 16A
- Nośność 6000 uF
- Zaciski sprężynowe 0,5… 6mm²
- Temperatura otoczenia podczas pracy -40°C+ 70°C bez obniżania wartości znamionowych
- Funkcje specjalne Ochrona termiczna (bezpiecznik) – Ochrona przeciwpożarowa
- Dokładność ± 5%, niezależnie od temperatury otoczenia
- Obciążenia pojemnościowe
- Obwód obejściowy – Bypass
- 4000 m / 13123 ft. nad poziomem morza
Ogranicznik prądu ESB
Ograniczenie następuje bezpośrednio. Po upływie określonego czasu, ograniczenie prądu w ESB101 jest omijane. Sieć może być obciążana krótkotrwałymi prądami szczytowymi (np. silniki, pompy). Jeżeli awaria zasilania trwa dłużej niż ustalony wcześniej czas, urządzenie to wykryje. Po ustąpieniu awarii zasilania prąd rozruchowy jest ponownie ograniczany. Ogranicznik prądu rozruchowego jest również monitorowany pod względem temperatury. W przypadku awarii urządzenie wyłącza się, aby zapobiec trwałemu przegrzaniu lub pożarowi.
W przypadku używania kilku lamp lub w połączeniu z poniżej wymienionymi maszynami zdecydowanie zaleca się stosowanie ogranicznika prądu rozruchowego EBS101
Przykładami są piły tarczowe, szlifierki, kompresory i pompy, jednakże dotyczy to również zastosowania oświetlenia LED na magazynach bądź halach.
Uwaga: W przypadku lamp z gwarancją, gwarancja wygasa w przypadku uszkodzenia, jeżeli nie zastosowano ogranicznika prądu rozruchowego.
